Interruttore a membrana a cupola in metallo a piastra d'oro

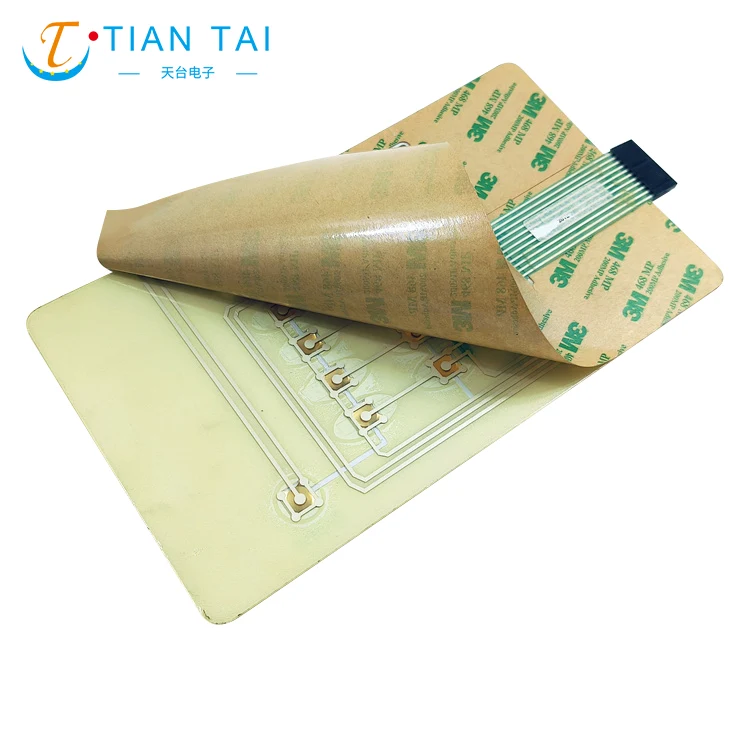

1. Struttura e componenti

L'interruttore a membrana a cupola in metallo oro è composto da diversi strati. Al suo centro ci sono cupole in metallo, generalmente realizzate in acciaio inossidabile. Queste cupo sono piccole strutture a molla - simili a una forma caratteristica a forma di cupola. Quando la pressione viene applicata alla cupola, devia, effettuando un contatto elettrico e completando un circuito, quindi ritorna nella sua posizione originale una volta rilasciata la pressione, fornendo un meccanismo di feedback tattile affidabile.

Lo strato di placcatura oro viene applicato sulla superficie della cupola metallica, quindi indossato gli strati del circuito dell'interruttore. L'oro è un metallo prezioso rinomato per la sua eccellente conducibilità elettrica, alta resistenza alla corrosione e bassa resistenza al contatto. Plando con oro, l'interruttore può garantire prestazioni elettriche stabili per un lungo periodo, riducendo il rischio di ossidazione e migliorando l'affidabilità delle connessioni elettriche.

La parte della membrana dell'interruttore è spesso realizzata con materiali flessibili come il poliestere (PET). Serve da copertura protettiva e un substrato per le cupole metalliche e i circuiti conduttivi. La membrana può essere stampata con vari grafici, simboli o legende per indicare la funzione di ciascuna posizione di switch, rendendola user - amichevole.

2. Principio di lavoro

Il principio di lavoro dell'interruttore a membrana a cupola in metallo oro è relativamente semplice. Quando un utente preme l'area dell'interruttore sulla membrana, la forza viene trasmessa alla cupola di metallo sottostante. Man mano che la cupola è depressa, entra in contatto con lo strato conduttivo sottostante, chiudendo il circuito elettrico. Questa modifica nello stato elettrico può essere rilevata dal dispositivo elettronico collegato, attivando una funzione specifica, come l'accensione di un dispositivo, la modifica di un'impostazione o l'immissione di un comando. Una volta che l'utente rilascia la pressione, la forza elastica della cupola di metallo fa rimbalzare, rompendo il contatto elettrico e ripristinato il circuito.

3. Vantaggi dell'interruttore a membrana a cupola in metallo d'oro

- Alta affidabilità: grazie all'oro - placcatura, che resiste alla corrosione e all'ossidazione, l'interruttore può mantenere prestazioni elettriche stabili in vari ambienti, riducendo la probabilità di malfunzionamenti a causa di scarse connessioni elettriche.

- Lunga durata di servizio: le cupole in metallo sono progettate per resistere a un gran numero di cicli di rilascio, in genere che vanno da centinaia di migliaia a milioni di volte, garantendo l'usabilità a lungo termine dell'interruttore.

- Un buon feedback tattile: la distinta sensazione tattile fornita dalle cupole metalliche quando viene premuta e rilasciata offre agli utenti un feedback chiaro, migliorando l'esperienza dell'utente, specialmente nelle applicazioni in cui è richiesto un funzionamento rapido e accurato.

- Flessibilità di progettazione: la membrana può essere personalizzata in termini di forma, dimensioni e layout delle posizioni dell'interruttore. Può anche essere integrato con altri componenti come la retroilluminazione a LED, rendendolo adatto per una vasta gamma di progetti di prodotti.

4. Applicazioni di oro - interruttore a membrana a cupola in metallo

Gli switch a membrana a cupola in metallo oro - trovano applicazioni in numerosi campi. Nell'elettronica di consumo, sono comunemente usati in telefoni cellulari, tablet, telecomando e tastiere. Nei pannelli di controllo industriali, offrono una soluzione di commutazione affidabile e duratura per macchinari e attrezzature operative. Negli interni automobilistici, possono essere trovati nei dashboard, controllando funzioni come illuminazione, condizionamento dell'aria e sistemi audio.

In conclusione, l'interruttore a membrana a cupola in metallo oro, con la sua struttura unica, il principio di lavoro e una serie di vantaggi, svolge un ruolo essenziale nell'elettronica moderna, consentendo il funzionamento regolare di una vasta gamma di dispositivi. "
